Wie sollten Schrauben und Muttern für dauerhafte Verbindungen verwendet werden?

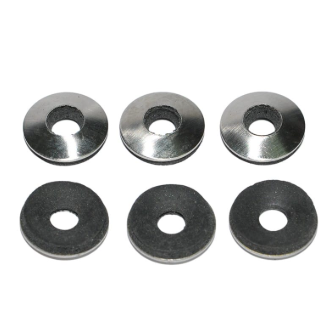

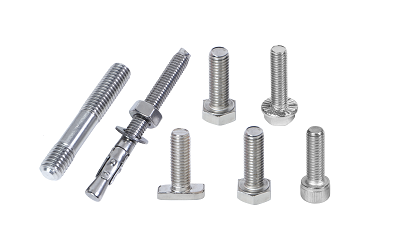

Jiaxing Aoke stellt ein komplettes Sortiment an herSchrauben, Nüsse, und verschiedeneUnterlegscheiben. Wir haben flache Unterlegscheiben, Federscheiben, Sicherungsscheiben und Vierkantscheiben auf Lager, um alle Montagespezifikationen für elektrische Verkabelung, Gerätemontage und Installation von Eisenbeschlägen zu erfüllen. Passend zu Ihren Anforderungen fertigen wir feuerverzinkte, rostfreie und hochfeste Bauteile aus unterschiedlichen Materialien. Die Gewinde sind präzisionsbearbeitet, um ein Abisolieren oder Abisolieren der Gewinde beim Anziehen zu verhindern. Wir können komplette Sets nach Bauvorgaben liefern, sodass der Aufwand für den Einkauf und die Koordination einzelner Komponenten entfällt.(Die folgenden Bilder zeigen nur eine Auswahl unserer Produkte)

Bei der Verwendung von Standardschrauben für dauerhafte Verbindungen müssen diese folgende Anforderungen erfüllen:

1. Bei allgemeinen Schraubverbindungen sollten Unterlegscheiben sowohl unter dem Schraubenkopf als auch unter der Mutter angebracht werden, um die Auflagefläche zu vergrößern.

2. Flache Unterlegscheiben sollten sowohl auf dem Schraubenkopf als auch auf der Mutternseite angebracht werden. Im Allgemeinen sollten nicht mehr als zwei Unterlegscheiben auf der Seite des Schraubenkopfes und nicht mehr als eine Unterlegscheibe auf der Seite der Mutter platziert werden.

3. Für Schrauben, die ein Lösen verhindern sollen, und Ankerschrauben sollten Muttern mit Lockerungssicherung oder Federscheiben verwendet werden. Federscheiben müssen auf der Mutterseite platziert werden.

4. Bei Schraubverbindungen, die dynamischen Belastungen ausgesetzt sind oder an kritischen Stellen, müssen Federscheiben entsprechend den Konstruktionsanforderungen eingebaut werden; Federscheiben müssen auf der Mutterseite platziert werden.

5. Beim Verbinden von I-Trägern oder Kanalabschnitten mit einer abgeschrägten Verbindung müssen abgeschrägte Unterlegscheiben verwendet werden, um sicherzustellen, dass die Auflageflächen der Mutter und des Schraubenkopfes senkrecht zum Schaft stehen.

Anforderungen an die Installationsorte der Schrauben

Elektrische Anschlüsse

Für die Primärverkabelung im Außenbereich müssen feuerverzinkte Bolzen verwendet werden. Die Bolzen müssen mit Unterlegscheiben und Federscheiben ausgestattet sein. Nach dem Anziehen sollte die Schraube 2 bis 3 Gewindegänge herausragen.

Zu jeder Schraube sollten zwei Unterlegscheiben, eine Federscheibe und eine Mutter gehören.

Platzieren Sie bei der Installation eine Unterlegscheibe auf der Schraubenkopfseite und eine Unterlegscheibe und eine Federscheibe auf der Mutterseite, wobei die Federscheibe an der Mutter anliegt.

Montage elektrischer Geräte

Bei der Befestigung von Transformatoren oder Verteilerkastensockeln an Eisenbeschlägen mithilfe von Profilstahl mit Schlitzschrauben sollte jede Schraube mit einer Mutter, einer Schlitzscheibe und einer Unterlegscheibe gepaart werden.

Bei der Befestigung mit Profilstahl mit Flachschrauben sollte jede Schraube mit zwei Unterlegscheiben, einer Federscheibe und einer Mutter gepaart werden.

Platzieren Sie bei der Installation eine Unterlegscheibe auf der Schraubenkopfseite und eine Unterlegscheibe und eine Federscheibe auf der Mutterseite, wobei die Federscheibe an der Mutter anliegt.

Für den Anschluss von Trennschaltern, Schmelzsicherungen und Überspannungsableitern an Eisenarmaturen sind grundsätzlich die vom Gerätehersteller vorgesehenen Befestigungsschrauben zu verwenden.

Feste Eisenbeschläge

Wenn die Schraubenlöcher in Eisenbeschlägen rund sind, ist jede Schraube mit einer Mutter und zwei Unterlegscheiben ausgestattet. Wenn die Schraubenlöcher geschlitzt sind, ist jede Schraube mit einer Mutter und zwei quadratischen Unterlegscheiben ausgestattet. Platzieren Sie bei der Installation jeweils eine Unterlegscheibe (oder Vierkantscheibe) sowohl auf der Schraubenkopfseite als auch auf der Mutternseite.

Bei der Verwendung doppelseitiger Schrauben für Eisenbeschläge sollte jedes Ende der Schraube mit einer Mutter und einer Unterlegscheibe (oder Vierkantscheibe) versehen sein.

Verwenden Sie für Schraubverbindungen an den geneigten Flächen der Flansche von Kanalstahl und I-Trägern nach Möglichkeit konische Unterlegscheiben, um sicherzustellen, dass die Auflageflächen der Mutter und des Schraubenkopfes senkrecht zum Schaft stehen.

Anforderungen an das Schraubengewinde

1. Für dreidimensionale Strukturen:

Horizontal: von innen nach außen; vertikal: von unten nach oben.

2. Für zweidimensionale Strukturen:

Entlang der Linienrichtung: bei doppelseitigen Bauteilen von innen nach außen; für einseitige Komponenten, von der Stromversorgungsseite oder in einheitlicher Richtung; quer zur Linienrichtung: beidseitig, von innen nach außen; in der Mitte, von links nach rechts (mit Blick auf die Stromempfangsseite) oder in einer einheitlichen Richtung; vertikal: von unten nach oben.

3. Planare Strukturen der Transformatorplattform:

Verwenden Sie die Hoch- und Niederspannungsanschlüsse des Transformators als Referenzpunkte und verlegen Sie die Leitung vom Niederspannungsanschluss zum Hochspannungsanschluss. Verwenden Sie den Transformator und den Strommast als Referenzpunkte und führen Sie die Verlegung von der Transformatorseite zur Seite des Strommasts (von innen nach außen) durch.

Anforderungen an den Schraubenanzug

Die Verbindungsschrauben müssen einzeln festgezogen werden. Wenn festgestellt wird, dass das Gewinde der Schraube oder Mutter abgenutzt ist oder die Kanten der Mutter abgenutzt sind und der Schraubenschlüssel abrutscht, müssen Schraube und Mutter ausgetauscht werden.

Schraubenmontage

• Überprüfen Sie vor dem Zusammenbau visuell die Schrauben, Muttern und Gewindelöcher der zu verbindenden Teile. Sie sollten frei von Dellen oder Kratzern sein und den Zeichnungsvorgaben entsprechen.
• Beschädigen Sie bei der Montage nicht den Gewindeteil der Schraube.
• Die Unterlegscheiben am Schraubenkopf und an der Mutterstirnseite müssen gleichmäßigen Kontakt mit der Oberfläche des Befestigungsteils haben; Sie dürfen nicht geneigt sein und es ist nicht zulässig, mit einem Hammer auf die beiden Oberflächen zu schlagen, um den Kontakt zwischen ihnen zu erzwingen. Der Bolzenschaft muss frei von Biegung oder Verformung sein.
• Die zu verbindenden Teile müssen gleichmäßig verpresst sein, fest zusammenpassen und sicher befestigt sein.
• Beim Anziehen von Schrauben und Muttern ist die Verwendung ungeeigneter Schraubenschlüssel strengstens untersagt.
• Ziehen Sie Bolzen und Schrauben bei der Montage handfest um mehr als 2 bis 3 Gewindegänge an, bevor Sie sie mit einem Schraubenschlüssel oder einem Elektrowerkzeug vollständig festziehen.
• Achten Sie beim Zusammenbau von Schrauben und Muttern darauf, die Lackierung, Beschichtung und Köpfe der Schrauben und Muttern an den verbundenen Teilen zu schützen; diese dürfen nicht beschädigt werden.
• Nach dem Anziehen der Mutter sollte der Schraubenkopf 2–3 Gewindegänge über die Stirnfläche der Mutter hinausragen; Sowohl die Mutter als auch die Unterlegscheibe sollten mit der Rückseite zum angeschlossenen Bauteil zeigen.
• Bringen Sie nach dem Anziehen der Schrauben eine Farbmarkierung an. Bei der Markierung handelt es sich üblicherweise um einen roten Punkt, der an der Kontaktstelle zwischen Schraube und Mutter angebracht wird. Die Farbe kann je nach Anwendung variieren, muss aber deutlich unterscheidbar sein.
